"Gondoltam egyet, és szétkaptam az asztalon porosodó, noha használatban lévő,
D-Link DWL-900AP+ access pointot."Az első lépés a hátlapon lévő két csavar kicsavarása, majd az egesz fedél magátol
lejön. Ezt nem kívánom tovább részletezni. Ha idáig eljutottunk, akkor a következő
látvány fog fogadni minket:
Itt már feltűnik, hogy a fiuk az egyszerű megoldást választották: beraktak egy
CardBusos kártyát. A kártya a D-Link kártyákbol ismert ACX100-as chipsetre épül.
A kártyát rögzítő két csavar eltávolításával szedhetjük ki:
Ha idáig eljutottunk, akkor már semmit nem ronthatunk el, mert amit lehetett,
már mindent tönkretehettünk eddigre :)

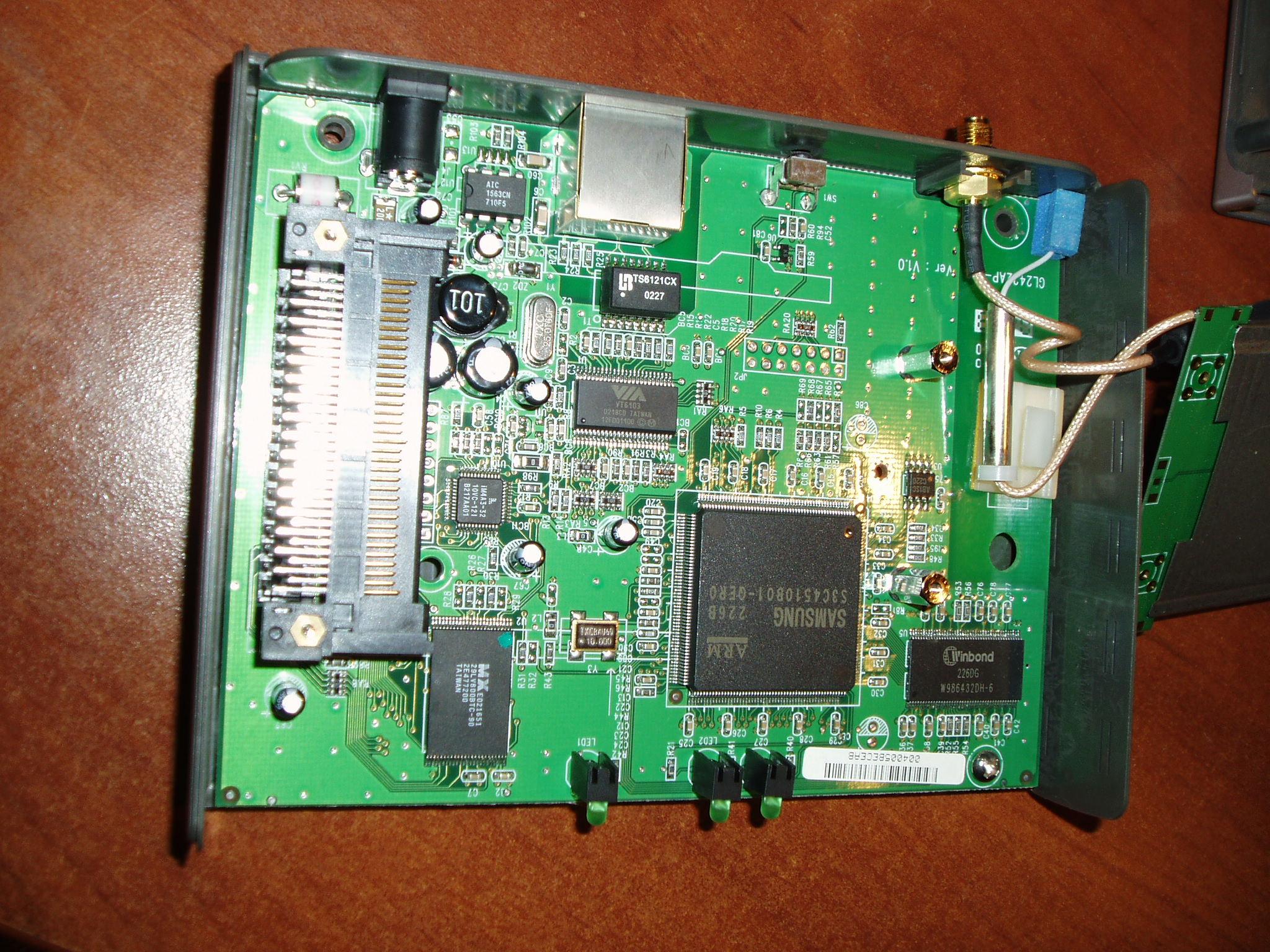

A következő képen megfigyelhető szinte az összes chip felirata, jöjjön egy kis
részletesebb bemutatás az alkalmazott chipekről.
Mi is van benne?
Mostanra remélhetőleg már kiéltük romboló ösztöneinket, úgyhogy nézzük meg mit
is szedtünk szét:
A processzor
Samsung ARM7
Pontos tipusa: S3C4510801-QERO
Memoria
64 Mbit, azaz 8Mb memoria
Pontos tipusa: Winbond W986432DH-6
Leírás: itt
Flash
8 Mbit, azaz 1Mb flash
Pontos tipusa: Macronix MX29LV800BTC-90
Leírás: itt
Ethernet
Via 10/100 Mbit Ethernet
Pontos tipusa: Via VT6103
Leírás: itt
PLD (Programozható Logikai Áramkör)
Pontos tipusa: Lattice IM4A3-32
Leírás: itt
Wireless kártya
Chipset: ACX-100
Driver: itt
Mit tudok ezzel kezdeni?
Egyelőre csak használni a hozzáadott firmware-val, de már vannak probálkozások,
hogy Linux-ot élesszenek a gépre.
Az ezzel foglalkozo project cime: http://seattlewireless.net/index.cgi/SamSung4510
Sok szerencsét a barkácsoláshoz, Alex.
